Installation d’arceaux de protection, zephyr 750 – débutante

[Shigaki]

Par précaution j’aimerais installer des arceaux de protection en cas de bascule à l’arrêt. J’ai trouvé ce modèle-ci à défaut de choix sur internet.

Je suis une pure néophyte, hésitante encore dans quel ordre faut installer vis, rondelle, écrou,…
de ce que j’ai compris, il faut enlever 2 vis du chassis/cadre pour chaque arceau et utiliser celles fournies par le vendeur.
C’est cette partie qui m’inquiète le plus, n’ayant jamais fait de mécanique.
J’ai demandé conseil aux garages proches de chez moi, mais ils sont plus intéressés à me l’installer que de me guider à le faire moi-même…..le business haha.

J’ai à ma disposition 2 clés pour couvrir des couples de serrage allant de 1Nm – 60Nm et le manuel d’entretien, que j’ai commandé, n’arrive pas avant 10 jours.

Est-ce que vous pourriez me conseiller pour ne pas faire de gourdes ?

la liste du matériel :
– 2 pare-carters
– 2 colliers avec caoutchouc
– 2 entretoises tubulaires (vis max Ø10mm)
– 2 rondelles d’espacement (vis max Ø8mm)
– 4 pattes chromées
– 8 rondelles plates (vis max Ø10mm)
– 4 rondelles plates (vis max Ø8mm)
– 4 rondelles dentées (vis max Ø10mm)
– 2 écrous Nylstop (vis max Ø10mm)

les inscriptions sur les vis :
– 6 vis, A2-70 (Ø 10mm)
– 2 vis moyenne, DG 8.8 & OF 8.8 (Ø 8mm)
– 2 vis longues, VIRAJ A2-70 (Ø 8mm)

Sujet

[williamb]

Et un petit coup de brosse métallique dans les filets ne fait pas de mal, ou un petit tour de taraud pour nettoyer les filetages !

[Shigaki]

[Shigaki]

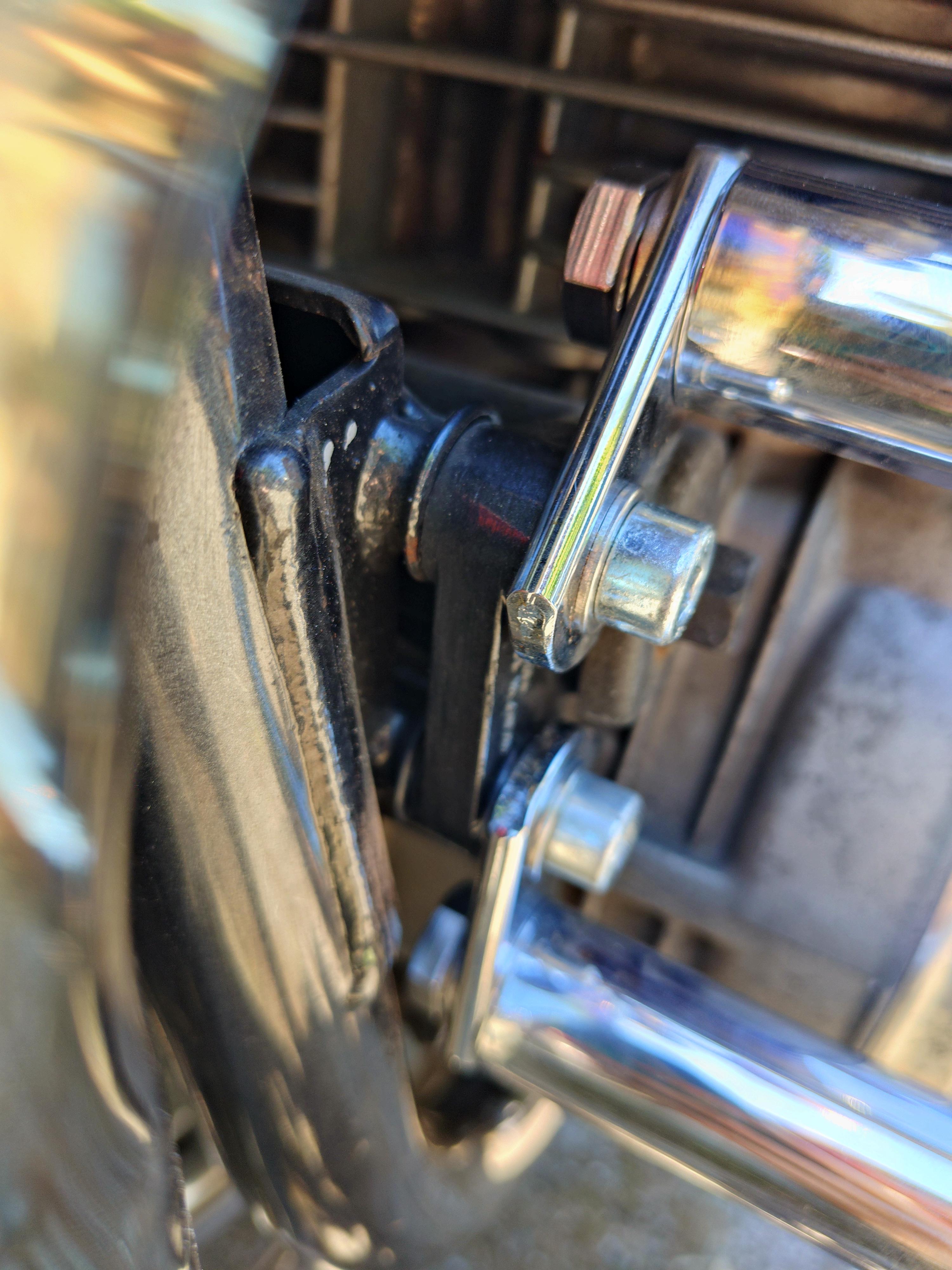

Voilà petit retour après l’installation finale.

J’ai suivi vos conseils: brossage et traitement de chaque vis à l’anti-rouille + frein-filet (moyenne)

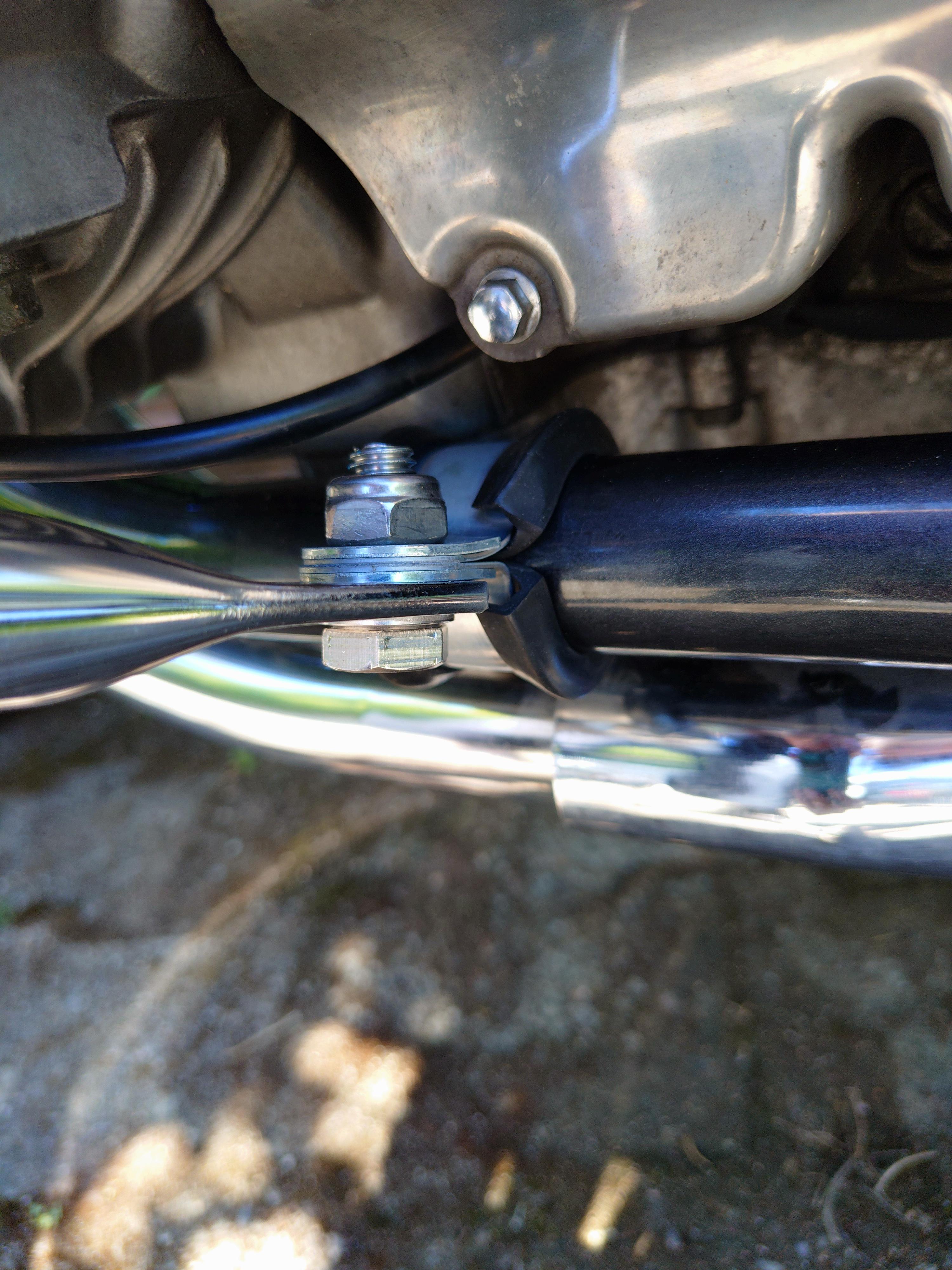

et pour les couples de serrage, 22Nm les vis du cadre et 32Nm celle du collier.

C’est vrai qu’installer les arceaux est plus accessible que ce que je m’imaginais.
Merci pour toute votre aide.

[Shigaki]

j’ai utilisé un taraud pour les écrous aussi, oublié de mentionner

[briconaute]

Première étape brillamment franchie . L’utilisation du taraud pour nettoyer les gilets est une initiative judicieuse .

Te voilà parée pour un nouveau défit mécanique , genre : nettoyer et tendre la chaîne , nettoyer et graisser les câbles de commande . . .

[williamb]

Eh ben, j’ai plus qu’à en prendre de la graine !! Merci pour ce partage bien exécuté !!

[Janot78]

briconaute écrit:

Première étape brillamment franchie . L’utilisation du taraud pour nettoyer les gilets est une initiative judicieuse . Te voilà parée pour un nouveau défit mécanique , genre : nettoyer et tendre la chaîne , nettoyer et graisser les câbles de commande . . .

Pour ce qui est de nettoyer les câbles, tu peux faire appel à moi. Surtout celui d’embrayage 🤣🤣🤣

Je me suis fait avoir comme un bleu 😉.
